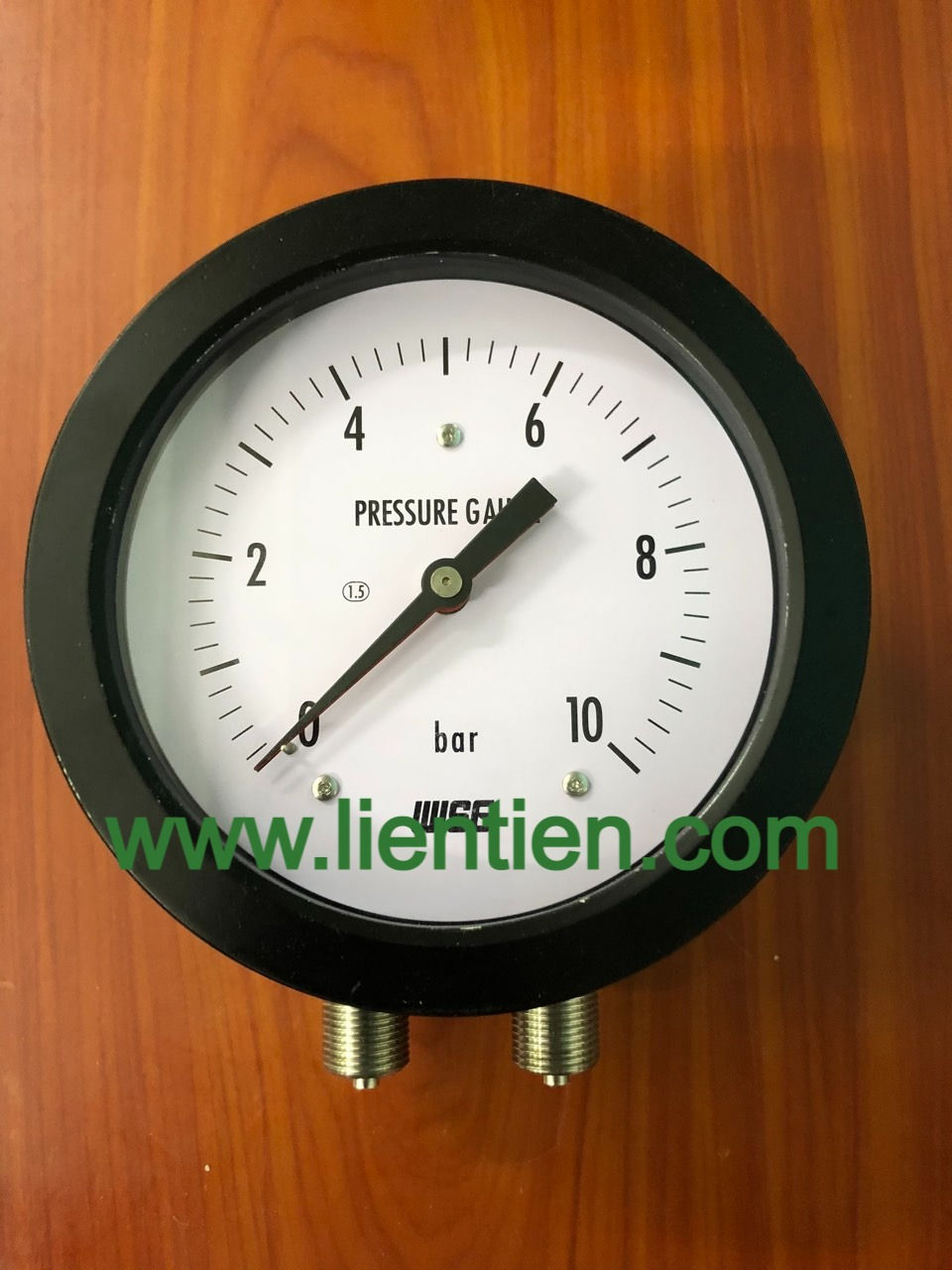

Duplex pressure gauge

(Đồng hồ áp suất chênh áp P336 P338)

Model : P336 series – Round type

Model : P338 series – Square type

(Dòng P336 - mặt tròn, dòng P338 - mặt vuông)



Service intended



P336 and P338 series offer dual air brake system, differential pressure indication and it can be used for  any other application where two independent pressures are indicated on a single dial.



(Đồng hồ áp suất chênh áp P336, P338 thích hợp dùng trong các ứng dụng đo áp suất chênh áp, đo lưu lượng khi dùng chung với ống filter, ống venturi, flow nozzle. Đồng hồ áp suất P336, P338 có thể dùng để đo áp suất các lưu chất ăn mòn, khí, ga, hay chất lỏng mà vật liệu inox 316SS có thể chống chịu được. Ứng dụng của đồng hồ áp suất P336, P338 cùng với giá thành cạnh tranh của nó được dùng rộng rải trong nhiều ngành công nghiệp nặng như hóa chất, lọc hóa dầu, thép, xi măng, thực phẩm ....)



Nominal diameter



100 mm (P336)
110 mm (W) x 110 mm (H) (P338)



Accuracy



±1.5 % of full scale



Scale range (MPa, kPa, bar)



0 ~ 0.4 to 0 ~ 3.5 MPa (P336)
0 ~ 1 and 0 ~ 1.2 MPa (P338)



Working pressure



Steady : 75 % of full scale
Over range protection : 130 % of full scale



Working temperature



Ambient : -40 ~ 65 °C
Fluid : Max. 200 °C



Temperature effect



Accuracy at temperature above and below the reference temperature (20 ℃) will be effected by approximately
±0.4 % per 10 ℃ of full scale





Standard features



Pressure connection



Stainless steel (316SS)



Element



Stainless steel (316SS)



Case



Black painted aluminium



Cover



Black painted aluminium (P336) ABS resin (P338)



Window



Safety glass (P336) Polycarbonate (P338)



Movement



Brass



Dial



White aluminium with black graduations



Pointer



Black painted aluminium alloy



Process connection



⅜" PF





Download:  CATALOG

Đồng hồ áp suất chênh áp P336 P338
